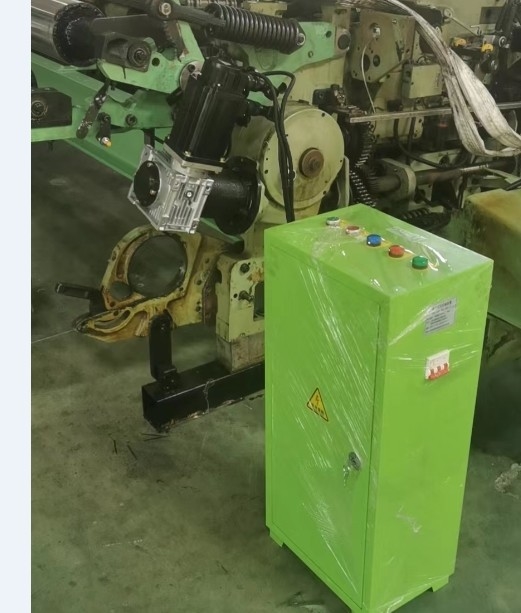

전자 워크 전달으로 셔틀 툴을 수정하는 지침

많은 직물 기계, 특히 오래된 셔틀 직물 기계, 기계적 워크 공급을 사용, 작동 중에 불안정한 워크 공급과 같은 많은 결함을 가지고;간헐적 워크 전달은 가로와 느슨한 톱니 운전 표시를 유의합니다; 기계적 마찰 디스크의 과도한 마모; 시간 소모, 노동, 비효율성 등의 단점. 이 개선하기 위해, 나중에 loom 제조업체는 대부분 전자 warp 전달,좋은 결과를 가져온이 변형 유형에 의해 생산 된 전자 배달 시스템은 많은 제조업체의 장기 사용과 수 년의 경험을 통해 매우 좋은 개선 효과를 가지고 있음을 입증했습니다.구체적인 설명은 다음과 같습니다.:

첫째, 구조적 구성

1- 모터, 서보 유닛, 서보 드라이브 회로

2전기 전원 공급 및 제어 장치: 전력 프로그램 제어 지원 회로.

3 환속기, 연결 셰프, 연결 수갑, 설치 플랜지, 스플라인 연결, 동기 휠 연결 드라이브 및 기타 액세서리 (조직 제작 기계의 실제 필요에 따라)

4전기 제어 상자, 연결 케이블, 플러그, 센서 등

둘째, 기능적 설명

1수동 꽉 잡고 풀기 기능.

2전압 보호 기능.

엮기 과정에서, 코딩과 포지셔닝은 자동으로 loom의 속도를 추적하고 안정적인 warp 긴장을 유지할 수 있습니다.

4- 브레이크 기능을 끄세요

직물 톱니 톱니 를 교체 하는 것 은 편리 하고 신속 합니다.

셋째, 통제 시스템의 작동 원리는

1전통적인 기계적 워크 전달은 연결 및 캄 샤프트의 전송을 통해 달성됩니다. 하나의 주요 스핀드 회전 주기에, 워크 가닥은 긴장이 높을 때 느슨합니다.그리고 긴장이 낮을 때 멈췄다엮기 기계가 다른 직물을 생산 할 때, 다른 워크 가드의 다른 긴장에 적응하기 위해 워크 공급 장치의 기계적 매개 변수를 조정해야합니다.

2새로 변형 된 전자 워크 전달은 독립적인 AC 서보 모터를 전력원으로 사용하고 워크 가닥의 긴장도를 감지하는 긴장 센서를 사용합니다.전압이 목표값보다 높을 때, 제어 회로 보드가 계산하고 제어 서보 모터 워크 가닥을 전달, 긴장을 줄입니다. 긴장이 목표 값보다 작을 때,제어 회로 보드는 통과 속도를 높이고 긴장을 높이기 위해 서보 모터를 제어이 방법으로, 엮기 과정 동안 워크 가드의 수평적 긴장을 보장 할 수 있습니다. 그것은 자동으로 다른 섬유에 필요한 목표 긴장을 조정 할 수 있습니다.제어 시스템은 워크 긴장 조절을 목표로 합니다., 실제 워크 텐션과 워크 피드 전송 비율에 기초하고, 워크 피드 서보 모터에 의해 직접 제어됩니다.직물 엮기 과정에서 안정적인 워크 긴장과 부드러운 워크 공급 속도를 달성하기 위해.

이 시스템에서는 워크 텐션 센서가 데이터를 수집하고 신호의 높은 반 간섭 성능을 보장하기 위해 미분 증폭 처리로 전송합니다.한 스핀들 사이클 내에서 긴장 신호의 수천 프로세스 샘플을 수행하고 긴장 수집의 정확성을 보장이 시스템은 광전기 인코더를 통해 스핀드 각도를 얻으며 loom의 작동 신호에 따라 기계를 시작하거나 중지할지 결정합니다..정상적인 엮기 과정에서 시스템은 자동 모드에서 작동하며 세 가지 매개 변수를 사용합니다. 포괄적 인 워크 긴장, 주요 기계의 기본 프로세스 매개 변수 및 주요 제어 신호.첨단 제어 작업 후, 그것은 워크 공급 및 와일딩 서보 모터의 작동 속도를 제어하기 위해 제어 작동 펄스를 출력합니다.

발사체 직물 제작의 개발

발사용 loom은 발사용 손잡이 또는 발사체를 사용하여 창고에 엮기를 삽입하는 loom이다. 발사용 loom은 넓은 너비, 낮은 속도 및 높은 엮기 삽입에 적합하다.융합 삽입 속도는 최대 1100m/min, 그리고 P7200 loom는 1200 m/min까지 도달 할 수 있습니다. 그것은 다양한 섬유에 대한 강한 적응력을 가지고 있으며, 다양한 트이프 가재와 넓은 섬유를 엮을 수 있으며 기계 소음이 낮습니다.총기 톱니줄이 몇 개 있습니다., PS,Tw11,PU,P7100,P7200;P7150;P7300, 220cm~545cm의 작업 너비로 단색과 다채색으로 나뉘며 면과 같은 순수 및 혼합 직물을 짜는 데 사용할 수 있습니다.양털 및 화학 섬유도비 및 자카드 개방 메커니즘이 장착되면 작고 큰 패턴의 직물을 직할 수 있습니다. 튼튼하고 느슨한 튼튼성으로 인한 결함을 피하기 위해 튼튼한 긴장을 제어 할 수 있습니다.그리고 천의 품질은 훌륭합니다.1933년 독일의 R. 로스먼이 처음으로 발사체 엮기 삽입을 제안했다. 1934년 스위스 술저 회사는 발사체 엮기를 개발했다. 1953년,스위스 술저와 루티 회사들이 처음 산업 생산에 사용했습니다..

발사용 loom은 면과 솜, 실크, 수건, 거친 재료, 건설, Mesh 스크린, 지질 및 산업 천과 같은 다양한 산업으로 확장되었습니다.
